2023年湖北省技能高考電氣電子類技能考試大綱

　　湖北省技能高考關于電子電氣類的考試大綱的發布確保了所有考生都在相同的標準下進行競爭，保證了考試的公平性。所有考生都按照統一的標準進行評估，減少了個體差異對考試成績的影響。大綱詳細規定了電氣電子類技能考試所包含的知識點和技能要求，這有助于確保教育質量和考試的標準化。以下是小編整理的一些相關資料，一起來了解一下吧。

　　一、考試性質

　　2023年湖北省普通高等學校招收中等職業學校畢業生技能高考，電氣電子類技能考試（含專業知識、技能操作考試），是由中等職業學校（包括中等專業學校、職業高中、技工學校和成人中專）相關專業畢業生參加的選拔性考試，電氣電子類技能考試的專業知識、技能操作考試，具有一定的信度、效度和必要的區分度。

　　二、考試依據

　　（一）依據中華人民共和國人力資源和社會保障部《國家職業技能標準》（2018年版）。

　　1.職業（工種）名稱：電工

　　（1）職業定義：使用工具、量具和儀器、儀表，安裝、調試與維護、修理機械設備電氣部分和電氣系統線路及器件的人員。

　　（2）職業等級：國家職業資格初、中級（五、四級），職業編碼：6-31-01-03

　　（3）職業能力特征：具有一定的學習理解能力、觀察判斷推理能力，手指和手臂靈活，動作協調，無色盲。

　　2.職業（工種）名稱：家用電子產品維修工

　　（1）職業定義：使用各種儀器儀表，對家用電子產品進行檢測維修的人員。

　　（2）職業等級：國家職業資格初、中級（五、四級），職業編碼：4-12-03-02

　　（3）職業能力特征：具有一定的溝通與交流能力，理解、判斷能力，能及時找出故障并能修理常用家電產品能力。

　　3.職業（工種）名稱：家用電器產品維修工

　　（1）職業定義：使用兆歐表、萬用表、示波器等電工儀器儀表和使用相應工具、夾具、量具儀器儀表及檢修設備，對家用制冷器具、家用空調器具、家用電熱器具、家用電動器具等家用電器進行維護、修理和調試的人員。

　　（2）職業等級：國家職業資格初、中級（五、四級），職業編碼：4-12-03-01

　　（3）職業能力特征：具有一定的觀察、判斷、推理、學習能力；手指、手臂靈活，動作協調。

　　（二）參照中華人民共和國教育部《中等職業學校專業教學標準（試行）》（教職成廳函〔2014〕11號），2014年4月30日公布。

　　1.中等職業學校電氣運行與控制專業教學標準，專業代碼：053000

　　2.中等職業學校電氣技術應用專業教學標準，專業代碼：053100

　　3.中等職業學校機電技術應用專業教學標準，專業代碼：051300

　　4.中等職業學校數控技術應用專業教學標準，專業代碼：051400

　　5.中等職業學校電子技術應用專業教學標準，專業代碼：091300

　　（三）執行《中華人民共和國標準化法》確定和最新頒布施行的電氣工程國家標準與行業標準。

　　1.《低壓配電設計規范》GB50054-2011

　　2.《通用用電設備配電設計規范》GB50055

　　3.《建筑照明設計標準》GB50034-2004；

　　4.《電氣簡圖用圖形符號國家標準匯編》GB/T4728.7-2000

　　三、考試辦法

　　電氣電子類技能考試主要包括專業知識考試、技能操作考試兩個組成部分。技能考試總分490分，其中專業知識考試150分，技能操作考試340分。用計算機輔助進行專業知識考試（簡稱“機考”），考試時間60分鐘。在實訓場所進行技能操作考試，分為電氣、電子2個方向，由考生報名時自主選擇其中1個參加考試，考試時間150分鐘。

　　四、考試內容與評分辦法

　　以中職畢業生的職業能力為立足點，實現技能考試內容與中職畢業生工作技能的需要相互兼容，在識記、理解、運用、綜合應用各個層面，充分融合專業知識和技能操作的職業技能要素，合理運用專業知識考試、技能操作測試手段，將專業知識融入技能操作考試的內容中，在技能操作考試中融入專業知識內容。

第一部分 專業知識考試內容與評分辦法

　　一、電工基礎理論知識

　　（一）電路的基本概念及直流電路

　　1.電路的基本概念及基本定律

　　（1）理解電路模型、實際電路元件、理想電路元件的概念；理解電壓、電位、電動勢、電流、電阻、電功率、電能的概念并會正確計算；

　　（2）理解電路在通路、開路、短路狀態時的特性；

　　（3）運用歐姆定律進行各種計算。

　　2.直流電路

　　（1）理解等效電阻、串聯分壓、并聯分流的含義并會正確計算；

　　（2）運用簡單混聯電路的測試和計算方法、計算電路中各點電位值和任意兩點間的電壓、電阻、電流值；

　　（3）綜合運用閉合電路的歐姆定律、電阻混聯電路的特征及電位值的計算方法來分析、解決一般的電路問題；

　　（4）綜合運用基爾霍夫電流及電壓定律分析計算電路中的電流和電壓；

　　（5）理解電壓源、電流源、理想電壓源、理想電流源的概念，理解電路結構特征及電源的外特性；理解電壓源與電流源的等效變換；

　　（6）運用疊加定理、戴維寧定理來分析解決簡單的電路問題。

　　（二）磁場和電磁感應

　　1.識記磁場主要物理量（磁感應強度、磁通、磁場強度和磁導率）的物理意義及單位，并理解物理量之間的相互關系；

　　2.理解右手螺旋法則及左手定則及其應用；

　　3.理解電磁感應現象產生的條件；

　　4.理解自感現象和互感現象；

　　5.綜合運用互感線圈的同名端的概念及其判斷方法；

　　6.識記變壓器的作用、基本構造、種類及用途。

　　（三）電容、電感及正弦交流電

　　1.識記電容器、電感的概念及平行板電容器計算公式；

　　2.理解電容器的串聯、并聯性質及計算等效電容；

　　3.識記正弦交流電基本物理量（瞬時值、最大值、有效值、角頻率、周期、頻率、相位、初相位、相位差）的概念并會進行相關計算；

　　4.理解正弦交流電路中感抗、容抗、阻抗、有功功率、無功功率、視在功率、功率因數并會進行相關計算；

　　5.理解電阻、電感和電容在直流電路和交流電路中的作用；

　　6.理解交流電路中電感和電容的功率的概念；

　　7.學會計算正弦交流電路的功率；

　　8.理解RL、RC、RLC正弦交流電路中電流和電壓的關系；

　　9.理解提高功率因數的意義，并掌握提高功率因數的方法；

　　10.綜合運用RLC串聯知識計算正弦交流電路中電流和電壓。

　　（四）諧振電路

　　1.識記諧振概念，理解串、并聯諧振的條件和特點并會理解相關公式的含義；

　　2.理解品質因數及其對選擇性的影響；

　　3.運用串聯諧振條件和特點，解決諧振電路在實際應用中的具體問題。

　　（五）三相正弦交流電路

　　1.識記三相交流電的表示方法；

　　2.理解三相四線制電源的線電壓和相電壓的關系并會相應計算；

　　3.理解三相對稱負載星形聯接和三角形聯接時，負載線電壓與相電壓、線電流與相電流之間的關系并會相應計算；

　　4.掌握對稱三相電路電壓、電流和功率的計算方法，理解中性線的作用，分析電路的故障。

　　(六)安全用電與觸電急救

　　1.識記電氣設備安全操作規程；

　　2.識記觸電及預防常識；

　　3.掌握安全用電及觸電急救常識；

　　4.掌握保護接地與保護接零的特點及應用；

　　5.理解漏電保護器的使用。

　　6.識記雷電危害與防雷措施

　　二、電子技術理論知識

　　（一）晶體二極管及應用

　　1.識記晶體二極管單向導電特性；

　　2.理解晶體二極管的結構、分類和型號；

　　3.理解晶體二極管的伏安特性和主要參數；

　　4.理解晶體二極管的工作狀態及特點，熟悉其功能和用途。

　　（二）晶體三極管和單級低頻小信號放大器

　　1.理解晶體三極管的結構、分類、符號和基本聯接方式；

　　2.識記晶體三極管的放大條件、放大作用和電流分配關系；

　　3.理解晶體三極管的輸入特性曲線、輸出特性曲線（共發射極接法）及其三個工作區域的劃分；

　　4.理解晶體三極管的主要參數含義、并掌握晶體三極管工作狀態的判別；

　　5.理解共發射極基本放大電路的組成和各元件作用；

　　6.掌握估算、測試和調整放大器的靜態工作點，理解靜態工作點與波形失真的關系；

　　7.理解三種組態的放大電路，熟悉電路三種組態的特點和用途。

　　（三）集成運算放大器

　　1.理解反饋和負反饋的概念；

　　2.理解負反饋放大電路類型及對放大電路性能的影響；

　　3.熟悉集成運算放大器的組成和主要參數，理解“同相輸入端”及“反相輸入端”的含義；

　　4.識記集成運放的國標電路符號，能識別由集成運放組成的常見比例運算電路，理解理想集成運算放大器的應用；

　　5.識記多級放大器的級間耦合方式及特點。

　　（四）功率放大電路

　　1.理解功率放大電路的分類、組成、功能；

　　2.識記OCT電路及其功能；

　　3.識記OTL電路及其功能；

　　4.理解集成功率放大器的工作原理及應用。

　　（五）直流穩壓電源

　　1.理解直流穩壓電源電路的作用、分類、組成、功能；

　　2.識記二極管整流電路、濾波電路及其功能；

　　3.運用整流濾波電路并計算整流濾波電路的輸出電壓；

　　4.理解帶有放大環節的串聯型晶體管穩壓電源的組成及工作原理；

　　5.識記集成三端穩壓器的型號、各引腳功能及基本連接方法；

　　6.能運用三端固定式集成穩壓器構成簡單應用電路；

　　7.能根據電路的要求，選用需要的三端穩壓器。

　　（六）數字電路基礎知識

　　1.識記數字信號和數字電路的特點；

　　2.熟悉數制及其相互轉換；

　　3.理解邏輯功能的常用表示方法（邏輯函數式、真值表和邏輯波形圖）；

　　4.熟悉基本邏輯運算及常用集成邏輯門電路，熟悉與門、或門、非門、與非門、或非門、異或門、同或門基本邏輯門電路基本概念、邏輯功能、邏輯符號、邏輯函數式和真值表；

　　5.理解組合邏輯電路的特點及典型應用；

　　6.綜合運用組合邏輯電路的分析方法，能夠設計簡單邏輯電路；

　　7.理解時序邏輯電路的特點，識記觸發器、寄存器和計數器的特性和電路符號，熟知其特點及邏輯功能，能用它們設計簡單時序邏輯電路；

　　8.識記555時基電路的特性和555集成塊的引腳功能，理解555集成電路的工作原理及使用方法。

　　三、技能操作專業知識

　　（一）電子線路規劃、安裝與調試

　　1.識別各類電子元器件；

　　2.掌握萬用表、信號源、示波器的使用及維護；

　　3.掌握對阻容耦合放大電路的安裝和調試；

　　4.掌握穩壓電路的安裝和調試；

　　5.掌握單相晶體管整流電路的安裝和調試。

　　6.掌握集成運算放大器的安裝和調試；

　　7.掌握組合邏輯電路和時序邏輯電路的安裝和調試。

　　8.識記電子工藝過程，掌握基本焊接方法和工藝要求；

　　（二）電氣線路規劃、安裝與調試

　　1.掌握常用工具、電工儀器儀表使用及維護；

　　2.按規范要求設計、安裝、維修照明電路與動力配電板（箱）；

　　3.識別常用低壓電器型號及含義，了解其結構及工作原理、主要技術參數及選用注意事項、文字及圖形符號，掌握其檢測及維修方法；

　　4.理解變壓器、單相電動機、三相電動機的結構與工作原理，掌握檢測方法；

　　5.理解電力拖動自動控制原理。單相電機的啟動方式及正反轉控制，三相交流異步（包含繞線式、鼠籠式等）電動機全壓及降壓起動、正反轉、順序及聯鎖控制、反接及能耗制動等控制原理；

　　6.掌握機床控制電氣圖的識讀方法。識讀簡單的技術資料，理解生產機械電氣圖的構成及各構成部分的作用。掌握電氣基本安裝工藝和故障分析。

　　（三）安全技術

　　1.理解電工安全技術操作規程；

　　2.具備用電安全意識、質量標準意識、環保節約意識以及實踐創新意識。四、試卷結構、答題要求、評分辦法

　　（一）專業知識考試內容及難度

　　1.專業知識考試的分布比例：電工基礎40%，電子技術35%，技能操作知識25%。

　　2.專業知識考試的難易程度：容易題35%，中等難題50%，較難題15%。

　　（二）專業知識考試答題要求

　　1.判斷題（本大題共24小題，每小題2分，共48分）：判斷選擇正確或錯誤，若是判斷填寫錯誤或不進行判斷填寫，不得分。

　　2.單項選擇（本大題共34小題，每小題3分，共102分）：在每小題的4個備選項中，有1個備選項最符合題意要求，請將其選擇項的標注字母填寫到本題的括號里，若未選、錯選、多選均不得分。

　　（三）專業知識考試評分辦法

　　專業知識考試用計算機輔助方式進行（簡稱：機考），考試時間為60分鐘，考生向系統提交完成答題試卷，由計算機輔助系統自動評定考試分數。

　　五、專業知識題型示例或考試樣卷（詳見附件1）

　　第二部分 技能操作考試內容與評分辦法

　　一、電氣方向技能操作考試內容

　　1.理解安全用電知識，學會安全操作要領，培養良好的職業道德和工作作風。

　　2.熟練掌握基本電工電子儀器儀表（機械式萬用表、數字式萬用表、兆歐表、鉗形表、功率表、電度表、電橋等）和常用工具使用方法。

　　3.掌握常用電子元器件（如電阻、電容、二極管、三極管、晶閘管等）的作用、分類、識別和質量判別方法。

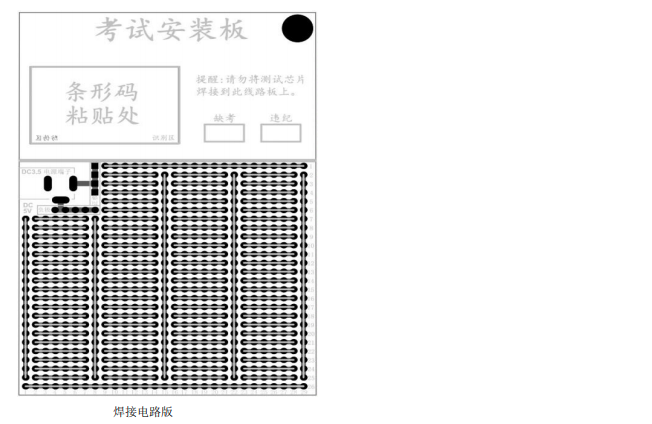

　　4.熟練掌握手工錫焊操作，能根據電路原理圖按要求在萬能板上組裝電路。

　　5.熟練掌握三相動力配電板和單相照明電路的設計安裝、檢測與調試。

　　6.熟練掌握常用低壓電器銘牌型號及含義、結構與原理，掌握其使用、檢測與維修方法。

　　7.掌握單相異步電動機的構造、原理、特性和用途，能熟練掌握啟動方式及正反轉控制方法。

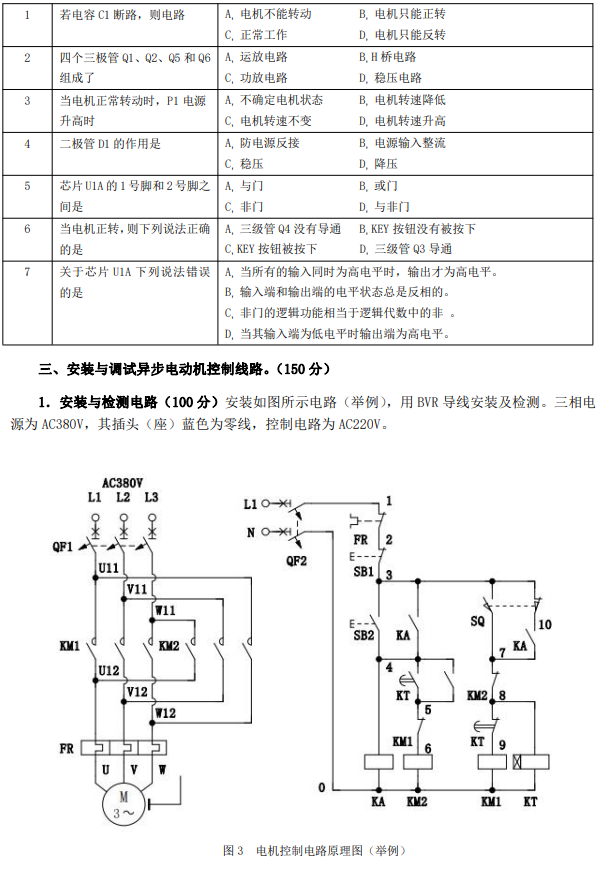

　　8.能熟練識讀與繪制三相異步電動機點動、連續、順序、正反轉、行程、多地、星三角啟動等接觸器控制電氣電路圖，熟練掌握電機及繼電器控制系統安裝與調試。

　　9.掌握三相交流異步電動機（鼠籠式、繞線式）基本構造、工作原理、機械特性和經濟運行，理解其銘牌型號及含義。

　　10.掌握典型機床電氣電路圖（全壓及降壓起動、正反轉、順序及聯鎖控制、反接及能耗制動等控制原理）的原理分析、安裝圖繪制及電氣故障排查。

       二、電子方向技能操作考試內容

　　1.理解安全用電知識，學會安全操作要領，培養良好的職業道德和工作作風。

　　2.熟練掌握基本電工電子儀器儀表（機械式萬用表、數字式萬用表、示波器、函數發生器等）和常用工具使用方法。

　　3.掌握常用電子元器件（如電阻、電容、二極管、三極管、晶閘管等）的作用、分類、識別和質量判別方法。

　　4.熟練掌握手工錫焊操作，能根據電路原理圖按要求在萬能板上組裝電路。

　　5.能運用常用電子儀器儀表（如萬用表、信號發生器、示波器等）對已知電路原理圖的實物電路模塊進行規定項目的測量、調試及故障排除。

　　6.熟練掌握常用低壓電器銘牌、結構與原理，掌握其使用、檢測與維修方法。

　　7.能熟練識讀繪制三相異步電動機點動、連續、順序、正反轉、行程、多地、星三角啟動等接觸器控制電氣電路圖，能熟練掌握電機及繼電器控制系統安裝與調試。

　　8.熟知常見典型單元電路的構成及工作原理，如基本放大電路、集成運放電路、功放電路、振蕩器電路、穩壓電路、NE555電路、門電路、觸發器電路、計數器電路、單相整流穩壓電路、晶閘管電路等，掌握其故障檢測和排查方法。

　　三、操作設置、技能要求、評分辦法

　　考試內容由考生報名時選定，2選1,電氣或電子方向。

　　1.技能操作設置：表1為考試組成模塊及要求。

　　模塊1：電子產品制作與調試；（電氣和電子方向考生都要求做）

　　模塊2：電氣或電子電路的測量技能及綜合分析；（考生所選定電氣或電子方向）

　　模塊3：電氣控制線路安裝與調試。（電氣和電子方向考生都要求做）

　　2.技能操作要求

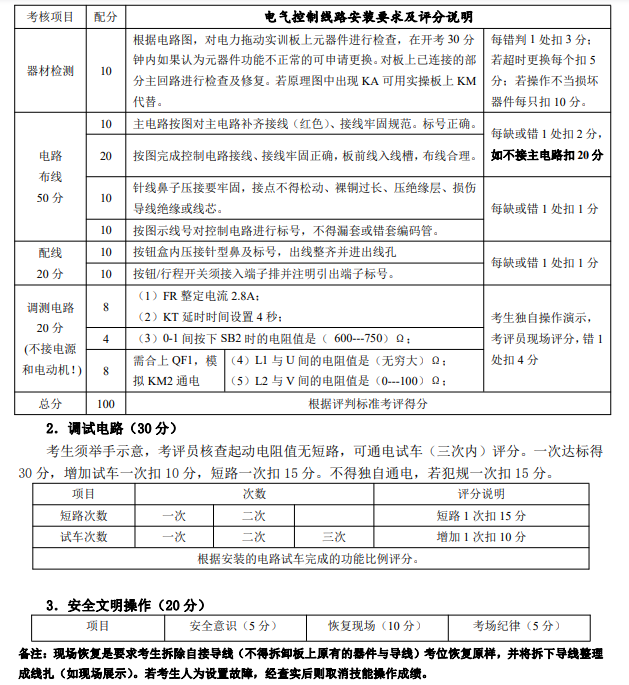

　　3.技能操作評分辦法（評分細則見技能操作考試樣題）。

　　四、技能操作考試樣題（見附件2）

　　五、電氣技能操作試卷答題卷模板說明（見附件3）

　　六、考場專用工具、儀表、器材（見附件4）

　　重要說明：考場提供考試所用的工具、儀表和器材，禁止考生自帶工具入場。

　　附件1專業知識考試樣題

　　附件2技能操作考試樣題

　　附件3電氣技能操作樣題答題卷模板

　　附件4技能考試工具儀器設備圖示

　　附件1

　　專業知識考試樣題

　　（滿分150分,考試時間60分鐘）

　　一、判斷題(每題2.0分,共48分）

　　1.并聯的負載電阻愈多，總功率越大。

　　正確 錯誤

　　2.歐姆定律適用于任何電路和任何元件。

　　正確 錯誤

　　3.加在電阻上的電壓增大到原來的2倍時，它所消耗的電功率也增大到原來的2倍。

　　正確 錯誤

　　4.沿順時針和逆時針列寫回路電壓方程，其結果是相同的。

　　正確 錯誤

　　5.通電長直導線的磁場方向可用右手螺旋定則來判斷。

　　正確 錯誤

　　6.電容量不相等的電容器串聯后接在電源上，每只電容器兩端的電壓與它本身的電容量成反比。

　　正確 錯誤

　　7.諧振狀態下電源供給電路的功率全部消耗在電阻上。

　　正確錯誤

　　8.三相交流電源是由頻率相同、最大值相等、相位彼此互差120°的三個單個交流電源按一定方式組合起來的。

　　正確 錯誤

　　9.PN結的單向導電性，就是PN結正向偏置時截止，反向偏置時導通。

　　正確 錯誤

　　10.穩壓管與其它普通二極管不同，其反向擊穿是不可逆性的，當去掉反向電壓后穩壓管將不能恢復正常。

　　正確錯誤

　　11.三極管是構成放大器的核心，模擬電路中，若要信號不失真，三極管應該工作在放大區。

　　正確 錯誤

　　12.基極電流Ib的數值較大時，靜態工作點Q較高，接近飽和區。

　　正確錯誤

　　13.負反饋有其獨特的優點，在實際放大器中得到了廣泛的應用，它改變了放大器的性能。負反饋使得放大器的閉環增益不穩定。

　　正確 錯誤

　　14.濾波電路的功能是將整流后的脈動直流中的諧波分量加強，使波形變脈動。

　　正確錯誤

　　15.在數字電路中，高電平和低電平是指一定的電壓范圍，而不是固定值。

　　正確 錯誤

　　16.時序邏輯電路的輸出僅和該時刻輸入變量的取值有關，與電路原來的狀態無關。

　　正確 錯誤

　　17.雷雨天，在郊外曠野里不要站在高處，也不要在開闊地帶騎車，更不要撐著雨傘，拿著鐵鍬和鋤頭，或任何金屬桿等物，因為這樣可能會遭到直接雷擊的襲擊。

　　正確 錯誤

　　18.如果通過某一截面的磁通為零，則該截面處的磁感應強度一定為零。

　　正確 錯誤

　　19.熱繼電器和熱脫扣器的熱容量較大,動作不快,不宜用于短路保護。

　　正確 錯誤

　　20.板前線槽布線的工藝要求，一個端子上的連接導線不得超過兩根線。

　　正確 錯誤

　　21.變壓器一次側繞組接負載，二次側接電源。

　　正確 錯誤

　　22.變極調速適用于繞線異步電動機。

　　正確 錯誤

　　23.三相電動機在缺一相故障狀態下運行時必將造成電動機外殼帶電。

　　正確 錯誤

　　24.因為36 V是安全電壓，所以在任何情況下，人體觸及該電路都不致遇到危險。

　　正確 錯誤

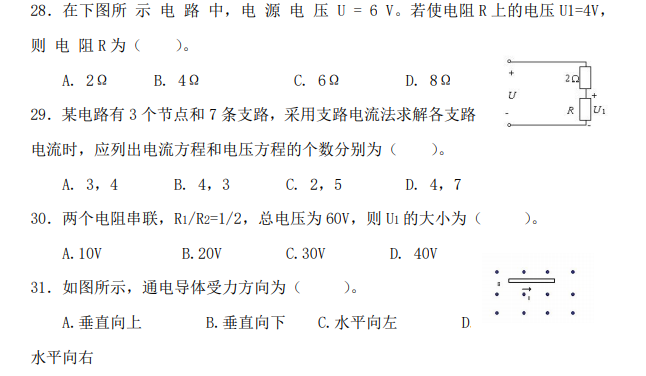

　　二、單選題(每題3.0分,共102分）

　　25．電荷的基本單位是（）。

　　A．安秒B.安培C.庫侖D.千克

　　26．當電路處于短路工作狀態時，下列說法正確的是()。

　　A.電路中有電流,負載吸收功率 B.電路中無電流,負載電壓等于零

　　C.電路中有電流,負載不吸收功率 D.電路中無電流,負載電壓不為零

　　27．將一阻值為R的導體，均勻的拉抻一倍長度，則阻值變?yōu)樵瓉淼模ǎ?/p>

　　A.2倍 B.4倍 C.1/2倍 D.1/4倍

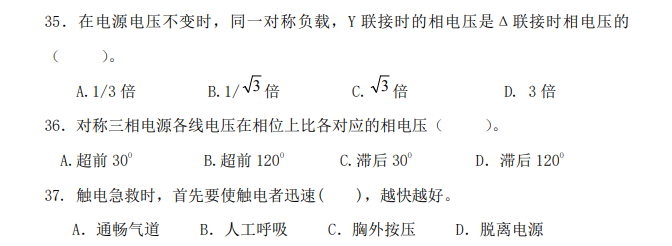

　　32．在僅有電感和電容串聯的正弦交流電路中，消耗的有功功率為（）。

　　A.UI B.I²X C.0 D.都不對

　　33．一個交流RC串聯電路，已知UR=6V，UC=8V，則總電壓等于（）伏。

　　A.14 B.12 C.10 D.都不對

　　34．處于諧振狀態的R－L－C串聯電路，當電源頻率降低時，電路呈（）。

　　A.電感性 B.電容性 C.電阻性 D.無法確定

　　38.測得晶體二極管的正極對地電位是-6V，負極對地電位是-2V，則該晶體二極管處于（）。

　　A.反偏 B.正偏 C.零偏 D.不可判斷

　　39.當溫度升高時，二極管的反向飽和電流將（）。

　　A.增大 B.減小 C.不變 D.不一定

　　40.三極管電流放大倍數β值是反映（）。

　　A.電壓控制電壓能力的參數 B.電流控制電流能力的參數

　　C.電壓控制電流能力的參數 D.電流控制電壓能力的參數

　　41.在共射極放大電路中，其輸出信號與輸入信號的波形相位差為（）度。

　　A.0 B.90 C.45 D.180

　　42.已知某三極管的C、B、E三個電極電位為9V,2.3V,2V,則可判斷該三極管的類型及工作狀態為（）。

　　A.NPN型，放大狀態B.PNP型，截止狀態

　　C.NPN型，飽和狀態D.PNP型，放大狀態

　　43.集成運放具有很高的開環電壓放大倍數，這得益于（）。

　　A.輸入級常采用差分放大器 B.中間級由多級直接耦合放大器構成

　　C.輸出級常采用射極輸出器 D.中間級由多級阻容耦合放大器構成

　　44.欲減小放大電路從信號源索取的電流，增大帶負載能力，應在放大電路中引入（）。

　　A.電壓串聯負反饋 B.電壓并聯負反饋

　　C.電流串聯負反饋 D.電流并聯負反饋

　　45.三端集成穩壓器CXX7805的輸出電壓是（）。

　　A.0V B.5V C.-5V D.78V

　　46.在門電路中，通常所說的“有1出0，全0出1”，它是指()的功能。

　　A.非門 B.與門 C.與非門 D.或非門

　　47.JK觸發器是一種功能齊全的觸發器，當J=K=1時，實現（）功能。

　　A.置0 B.置1 C.保持D.計數（翻轉）

　　48.一個5位的二進制加計數器，由00000狀態開始，經過75個時鐘脈沖后，此計數器的狀態為（）

　　（A）01011，（B）01100；Cc）01010；（D）00111

　　49.數字式萬用表轉換開關置于“歐姆”量程時()。

　　A．紅表筆是正極，黑表筆是負極B.紅表筆是負極，黑表筆是正極

　　C.紅表筆，黑表筆都沒有接內電源D.紅表筆，黑表筆都是正極

　　50.鉗形電流表的主要優點是（）。

　　A.準確度高 B.靈敏度高

　　C.功率損耗小 D.不必切斷電路即可以測量電流

　　51.某用戶跟電工反映：“家里的電器都不能工作”，電工到她家用驗電筆檢查發現，檢測到火線和零線驗電筆都是亮的，請你準確判斷電路的故障是（）。

　　A.漏電 B.進戶L、N線短路

　　C.進戶L線斷路 D.進戶N線斷路

　　52.電氣原理圖中，文字符號KA代表電氣元件名稱是()。

　　A．接觸器 B．欠電壓繼電器 C．中間繼電器 D．速度繼電器

　　53.交流接觸器短路環的作用是（）。

　　A．短路保護 B．消除鐵芯振動 C．增大鐵芯磁通 D．減少鐵芯磁通

　　54．與熱繼電器相比，熔斷器的動作延時()。

　　A.短得多 B.差不多 C.長一些 D.長得多

　　55．一臺單相變壓器I2為20A,N1為200匝，,N1為20匝，則初級電流I1為（）A。

　　A．40 B.20 C.10 D.2

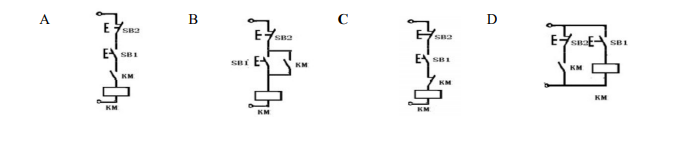

　　56.下列控制線路若按SB1能實現正常啟動的是()。

　　57.雙速電動機控制線路是利用（）來實現定子繞組接成三角形或雙星形的。

　　A.熱繼電器 B.位置開關 C.接觸器 D.熔斷器

　　58．低壓三相異步電動機外殼意外帶電造成的后果是()。

　　A.電動機發出異常聲音 B.電壓明顯降低

　　C.使人受到電擊并可能放電打火 D.電流略有下降

　　附件2

　　技能操作考試樣題

　　（滿分340分,考試時間150分鐘）

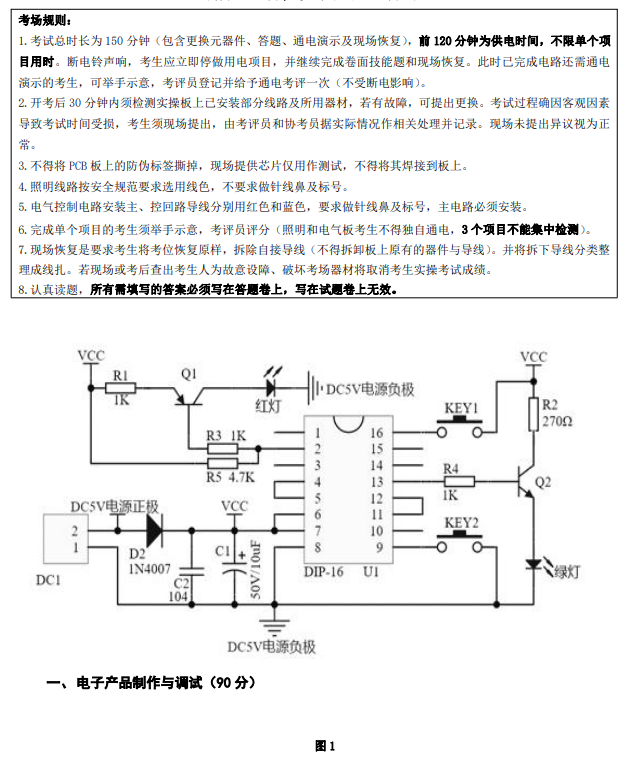

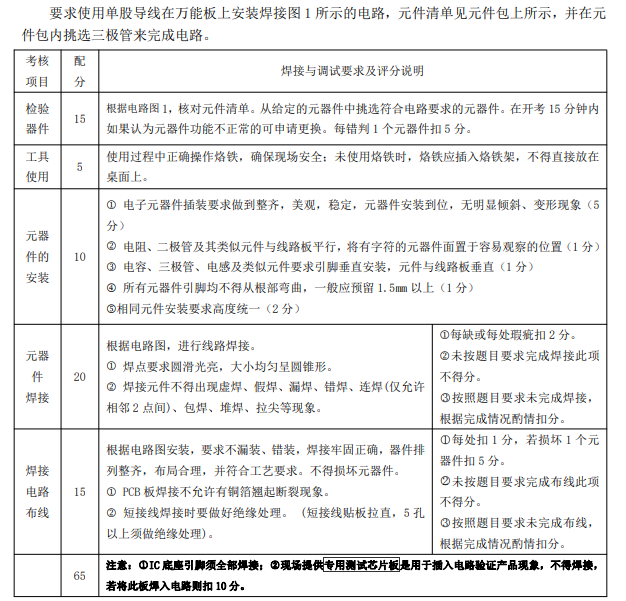

　　1．安裝電路（65分）

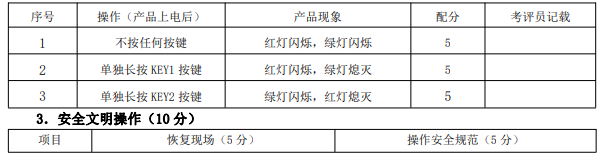

　　2．驗證電路（15分）

　　測試電路用現場提供專用測試芯片板，要將它插（不得焊）入電路的IC底座。要求按照電路圖連接電源，按表中要求操作按鍵進行調試，考生先自測試，再請考評員記載評分（只能演示1次）。

　　二、測量技能與電路綜合分析（100分）

　　考試內容由考生報名時決定：A電氣方向（A1+A2）或B電子方向（B1+B2）

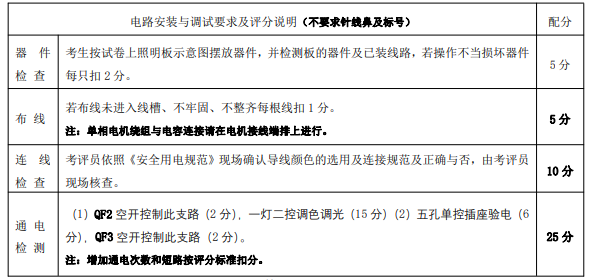

　　A1.按要求在照明配電實操板上進行相關實操。（50分）

　　請按安全用電技術規范要求選用導線顏色，并完成在總控QF1之下2條支路控制線路的安裝與調試（電源插頭、電度表及總空開QF1已接線）。

　　（1）QF2控制:通過二個開關SA2和SA3組合接線控制調色調光燈LED實現一燈雙控綠色調光功能（根據調色調光LED燈使用說明書接線）。

　　（2）QF3控制：XS1和SA1組合的五孔單控插座。

　　A2.電路原理如圖2-A所示,根據原理圖完成以下項目。(50分)

　　根據如圖2所示電路原理圖完成以下項目。

　　1.分析原理：從備選項中將正確結果所對應的序號填入答題卷對應表格。（30分）

　　2.分析故障：將字母所對應的故障序號填入答題卷對應表格（單選）。（20分）

　　（1）靜態測試Vcc=12V（使用萬用表測）（每空5分）

　　分別測量A點的電位是(A)V，C點的電位是(B)V。

　　（2）調出要求的內容:在示波器的顯示屏上按次序顯示電壓的最大值、峰峰值、頻率，周期。經過老師確認并記錄完整后再進行后面的操作。（能熟練使用儀器5分）

　　（3）電路連接：信號源接電路板輸入端，示波器接輸出端，將電路板連接到電源上。連接完畢后，經過老師確認并記錄完整后可開始測試。（系統連接正確5分）

　　（4）在輸入端Ui處，加上一個峰峰值為70mV（示波器上測出的值），頻率3KHz的正弦信號。用示波器測量輸出端Uo處的最大值電壓為(C)V，頻率是(D)KHz，電壓放大倍數為(E)。（每空5分）

　　（5）在輸入端Ui處，加上一個峰峰值為110mV（示波器上測出的值），頻率2KHz的正弦信號。用示波器測量輸出端Uo處的峰峰值電壓為(F)V，周期是(G)ms。（每空5分）

　　（6）儀器使用及安全文明操作（5分）

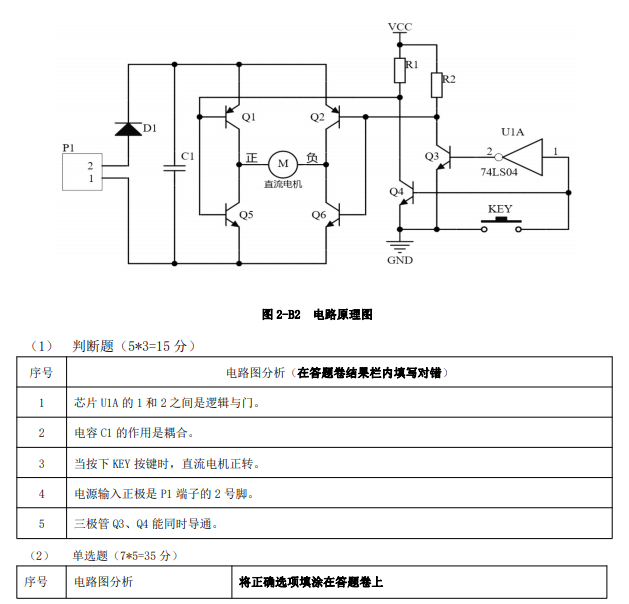

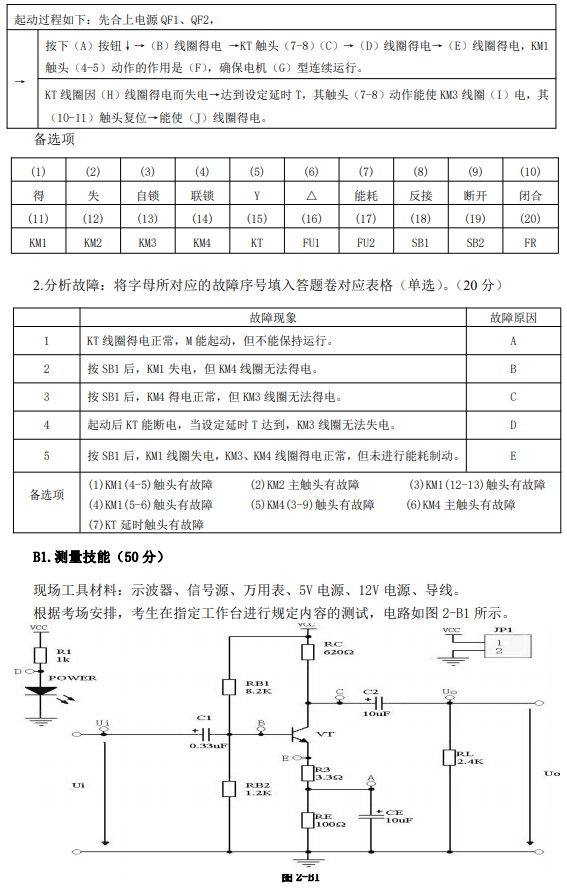

　　B2.電路原理圖如圖2-B2所示。根據原理圖將正確選項代號填入表中。（單選題10×5分）

　　附件3

　　電氣技能操作樣題答題卷模板

　　附件4

　　電氣電子類技能考試工具儀器設備示例圖

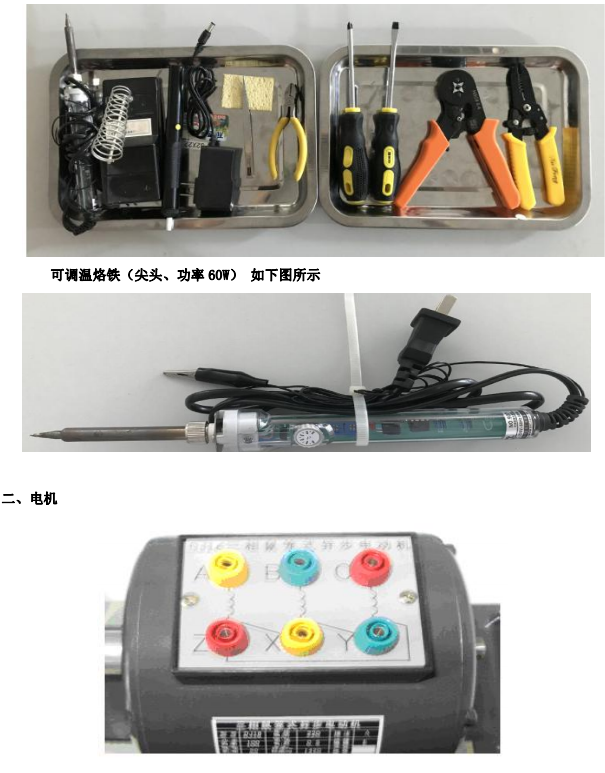

　　一、工具

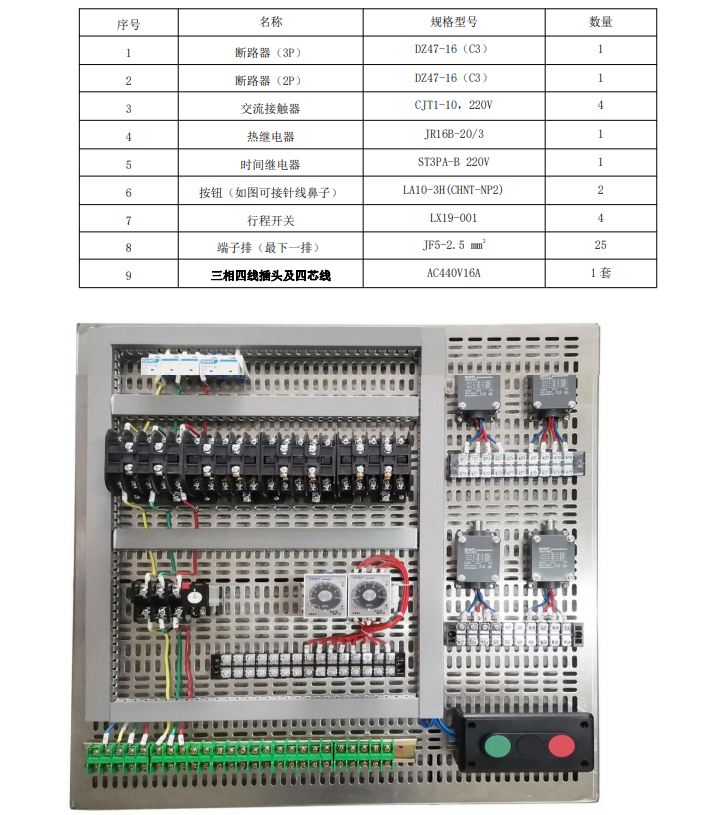

　　三、電力拖動實訓示意板及已接部分線路、及器材（按鈕不固定在板子上）

　　六、儀表

　　以上就是關于2023年湖北省技能高考電氣電子類技能考試大綱的有關內容。總之，2023年湖北省技能高考電氣電子類技能考試大綱的重要性不僅體現在對考生備考的指導作用，也體現在對教育質量的提升、人才選拔的公正性以及對社會經濟發展的積極影響。它是對接產業需求、促進學生全面發展、實現教育現代化的重要措施。
